QRP送信機用通過電力計(QPM-01）

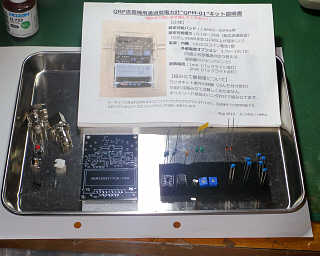

ハムフェアで手に入れたQRP送信機用通過電力計”QPM-01"キット（by jl1vnq)を組立てた。

VNシリーズ（QRP CW Transceiver)キットをデザイン頒布されている JL1VNQ/HARU OMが
デザインされた QRP用パワー計で測定範囲は ０．１W〜２０W（1..8MHz〜50MHz）、SWRも
同時にLCDその測定値を表示します。部品は全てリード部品で老眼鏡で半田付け出来た(#^.^#)。

組立後の調整の送信出力測定のベースは唯一数字がQRPで読める？ FCZ QRP パワーメーター
（測定範囲：0〜100ｍW/0〜2W　FCZキット　1980.7.5組立記）、それだけでは心配なのでSW-210A
（SWR＆POWER）と送信出力源にFT-107SM（1980年製　出力：０〜約１０W調整可）を使う。

�@FT-107SMにFCZ QRP パワーメーター（終端５０Ω）を接続してリグの出力を２Wに合わせる。
�ASW-210Aにダミー50Ω（TORIO RD-40）を取り付けFT-107SMに接続して出力２Wで表示の確認。
�BFT-107SM　⇒　SW-210A　⇒　FCZ QRP パワーメーター（終端）と接続し２Wの表示を確認。

【QPM-01】の調整：FT-817SM（出力２W）⇒　”QPM-01”　⇒　ダミー50Ω（TORIO RD-40）と
接続して半固定抵抗（二つの内何れか）を回してLEDの表示を2.0Wに合せる。反射波表示も同
様（BNCへの接続は逆にする）に表示を合わせる。

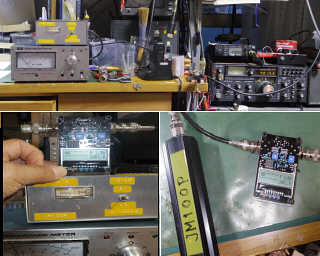

FT-107SM（出力２W）　⇒　SW-210A　⇒ ”QPM-01”⇒　FCZ QRP パワーメーター(終端)と接続し
何れも２Wを確認して自己満足(#^.^#)。

但し、出力源のFT-107SMの出力調整ボリュームがガリオームになっていたり、リグ同様測定器？
も古いものなので、大まかな２W表示はやむを得ない(#^.^#)。が、楽しく使えそうです(＾◇＾)。

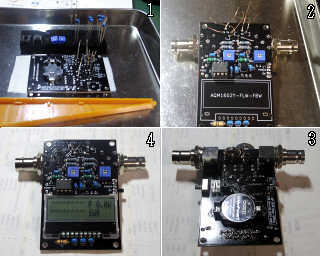

パワー計（QPM-01）キット （by jl1vnq)	組立
動作確認	QRP用　SWR計

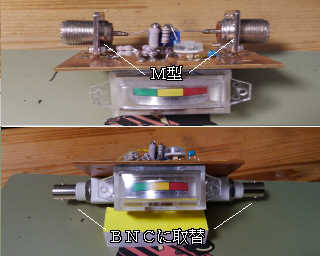

【QRP用SWR計】ＣＱ誌に載ったＱＲＰ用SWR計の記事に連携し頒布されたキットだったと思う。
基板一枚に組み立てるものでケースも簡便に不要としたものだった。コネクタはキットに含まれ
ていなくて持ち合わせのM型コネクタを取り付けた(#^.^#)。ケースイングしてないのとコネクタ
M型でQRPに使うには（特に移動etc）出番少なく先ず同軸コネクタだけでもとBNCに取り換えた。
が、仕上げはケースに入れなければと思う。GAWANTをFT-817以外で使う時便利になりそうです。
