VN-2002
、VN-3002 組立完了
5月から組立に取り掛かった QRP CW Transceiver キット(VN-xx02
series)VN-2002,VN-3002
がやっと？組立完了まで辿り着いた(#^.^#)。やっとではあったが楽しませて頂く(^^♪。TU
約５ヵ月の間、コントール部にVN-3002は９日間、VN-2002は３日間。RF部（受信、送信）にVN
-2002は１１日間、VN-3002は１０日間で累計３３日間の作業で一日平均３時間<とすると合計
９９時間でした(#^.^#)。毎日８時間取り組めたとしても２週間は掛かったかも？(#^.^#)。
組立後灯を入れ調整を済まし動作確認すると10MHｚ版（VN-3002）は完成合格でしたが
14MHｚ版（VN-2002）は出力が小さい？。FCZ QRP パワーメーター表示13V-50ｍW(>_<)。
コイルの巻数を確認するとL6の巻数１６の指定の所１７Ｔになっていた( ;∀;)。それとコンデ
ンサがＣ-６９へ取付けるところＣ-６７に付いていた(#^.^#)。その２件を見直し付け直すと
出力13Ⅴ-50ｍＷで変化なし。他にどこがまずいんだろう？。
マニュアルがバージョンアップされたとの情報がSNSに流れていました。それを確認するとC-63
の100ｐとC-64の150ｐが並列に接続されている内C-64を「100ｐに交換して見る」とあった。が、
C-64を取り外すのはのは難しいなあと、その思いが先行しいると何故か並列コンデンサ足し算な
のに分数計算して(#^.^#)、C-64を外さずコンデンサを並列追加（有り合わせのリード部品220ｐ
を直列 110ｐ、ここはちゃんと？分数計算）してた(#^.^#)。出力はさらに低下13V-30mWに( ﾟДﾟ)。
C-64を外すしかありません。二刀流武蔵で鏝2本を持ち鏝が他に当たらない様慎重に鏝先を
チップ部品の両端に同時に当てると外すことが出来た(^^♪。出力は13V-1Wまで上がる(^^♪。
基板の裏に有り合わせのコンデンサトリマーを半田付けし出力変化をQPM-01で確認しながら
トリマを回すと13V-2.6Wに（14001-2.6W 14025-2.6W 14050-2.5W 14075-2.4W 14100-2.3W、
パワー確認”QPM-01"終端50Ωダミー）。トリマーを外して容量を測ると12ｐくらいだった。
VN-2002も完成で良しとします(^^♪（SNSで各局OMからアドバイス頂いたお蔭でした。 TU）
完成後は、もう次の作業はないのかとロスを感じるほど楽しみました(^_^)。FBキットです。TU
QRP's Shack へ VN-2002,3002 を新規投入です。各局聞こえましたらお相手よろしくお願いします。
 |
 |

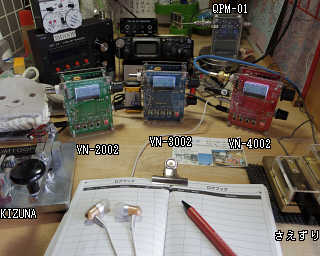

| QRP's Shack へ VN-2002,3002 を新規投入 |

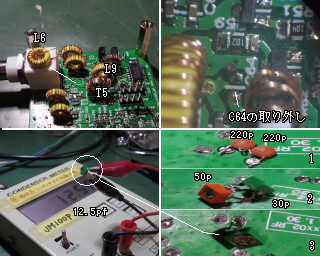

出力小で VN-2002 見直し |
 |
 |
