送信波回り込み対策
アンテナ等の状態の影響に因ってサイドトーン信号が濁ることがある送信波回り込みの対策。
（QRP CW Transceiver VN-2002を使用の際、他のアンテナ等の影響で発生した）
VN-4002組立マニュアル（初期版）に．．送信時．．イヤフォンを接続すると、リード線に
回り込みを起こし音（サイドトーン信号）が濁ることがあります．．．と、その時の回り込
み対策（AF出力側に抵抗取付）が載っていました（最新版は、その対策がされているので記
述はない）。VN-4002にイヤフォンを繋いでずっと運用して来ましたが、その対策の必要を感じ
ることもなかったし、アンテナ等の状態に因っては回り込みが起こることもある？も忘れていた。
新規投入VN-2002の14MHz用アンテナは、1/2λワイヤーを外からそのまま引込んで、その端を
室内にあるEFHWアンテナチューナーに繋げ給電をしていて10MHzのアンテナも同じ方法です。
EFHWアンテナチューナーは室内に２台あって１０，１４の両アンテナ共いつでも使える状態にある。
スピーカーを接続しての試験電波では特に問題なくサイドトーン信号は綺麗に聞こえていたが、
実際に運用するときのイヤフォンに接続してキーを押すとサイドトーン信号が音にならなかったり
凄い濁ったサイドトーン信号になってしまう状態が起きた？。回り込み発生の様です？( ;∀;)。
なぜなぜ？状態にいる時トロイダルコア種類不明で使う当てのないものをジャンク箱に見付ける。

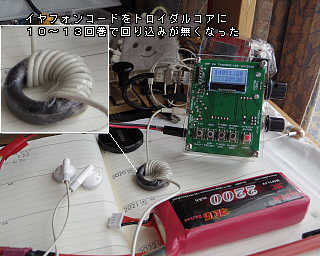

イヤフォンのリード線を５回ぐらいから巻数を増やすを試していくと１０回巻くらいでサイドトーン信
号の濁りは
気にならなくなった？。が、回り込みの原因は分からないでいた(#^.^#)。
トロイダルコアにイヤフォンのリード線を１０回巻いたら解決でもういいじゃん(#^.^#)と思っていたが
未だサイドトーン信号が少し濁る時があった？。分からん状態が続いていたがどうも10MHzのアンテナ
ワイヤーが繋がっているアンテナチューナーからのBNC同軸ケーブルがVN-2002の近くにあったり
する時、サイドトーン信号が濁ると分かった。14MHｚワイヤーアンテナからの電波が10MHzの
アンテナワイヤーに誘起されると思われ、それで回り込みに影響しているようだった(＾◇＾)。
回り込みを今まで感じたことなかったVN-4002でも、１０，１４のチューナーからのBNC同軸ケーブルを
イヤフォンを接続したVN-4002に近づけるとサイドトーン信号が濁ることがあるのも分かった(#^.^#)。
VN-4002に接続しっぱなしのイヤフォンのリード線も適宜フェライトに巻いておくことにする(＾◇＾)。
アンテナの張り方とか種類とかetc,etcで更に探るのは自分には難しいのでこれで良しとします(#^.^#)。
QRP's Shack(VN-4002,3002,2002)からの信号が聞こえましたら各局お相手よろしくお願いします。
 |
 |

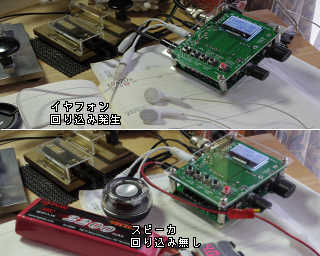

| （回り込み） イヤフォン（有） スピーカ（無） |
回り込み対策 |
 |
 |
| コスモス終わり |
渋柿を甘くする |

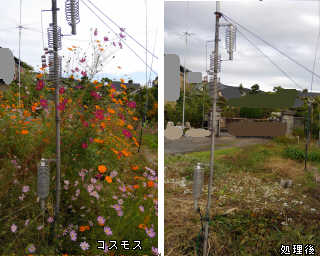

【コスモス終わり】色々なコスモスが背丈くらいまでになって綺麗に畑との境に咲いた。アンテナ（HF-6V)
にも絡まる様になっていて、その周りだけでも刈るかと思ったが綺麗なので、そのままにして来た(＾◇＾)。
充分に楽しませてもらったので刈り取り粉砕し土に戻した。囲まれ電波輻射に影響があったかは？(#^.^#)。
【渋柿を甘くする】事業所の庭に小さな柿木が
１本あるが渋柿です。先代の社長は自分で処理して甘くして
いた様だが、今は取る人もいない。実は生っても２０個ちょっとくらいで昨年は一個も生らなかった。
が、今年は少し元気になったのか１０個以上生った。いつも干し柿にしていたが、柿のヘタに焼酎を
付けて甘くする方法を試して見ることにした。さて、．．．(#^.^#)。
