バーチカルアンテナ（バターナット）の見直し
バーチカルアンテナ（バターナット・HF-6V）のマッチングケーブルを作り直した。
バーチカル（HF-6V)はマニュアルアンテナチューナー（DIWA CNW-219 3.5〜28MHｚ)を通して
FT-107SM（10W)等で使ってはいたが最近電源を入れる機会がなく久方振りに使って見る。
チューナースルー（チューナーOFF)だとSWRが３近くを示すのでチューナーONボタンを押して
チューナー回路に接続しバンドSW設定し送信機側チューニングダイヤルとアンテナ側チュー
ニングダイヤルを適宜回してSWR値が下がる点を探しますがマッチングが取れません？。
チューナーが壊れた？のかアンテナが駄目？なのかアンテナをダミロードに変えてダイヤル
を回して見るとチューナーは問題ないようなのでアンテナを見てみるとマッチングケーブルのア
ンテナ接続側のG線（網線）が切れていた( ;∀;)。網線の錆をヤスリで取ってミノムシクルップ
リード線で其処を繋いでアンテナチューナーを確認するとマッチングが取れた(＾◇＾)。
マッチングケーブルは適宜長さのRG11/U（外径約10mm）75Ωがオリジナルですが草刈りで切断
してしまい５C-2V（外径約7.5mm）を使って同じ長さで代用していたものです(#^.^#)。
５C-2Vも実はその後草刈りで切断して(＾◇＾)しまいそこを半田付けし繋いで使っていた(#^.^#)。
この際作り直そうと、75Ωの持ち合わせの同軸を探すと長さが足りるのは３C-2Vしかなかった。
３C-2V（外径約5.4mm）でマッチングケーブルを間に合わせことにする(#^.^#)。
M型コネクタも持ち合わせはMP-5（5D-2V用）しかないので３C-2VにMP5を取付ける。
芯線細ーいですがそのまま半田付けする。網線部は網線を巻き足して半田を盛りコネクタに半田付けする。
マッチングケーブルの給電部（M型コネクタオス）にNanoVNAを接続してSWRを確認すると全バンド大丈夫そう？。
FT-107SM（QRP)＋アンテナバターナットからの信号が聞こえましたら各局お相手よろしくお願いします。
 |
 |

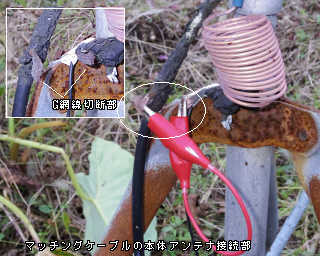

| マッチングケーブル網線断線 |

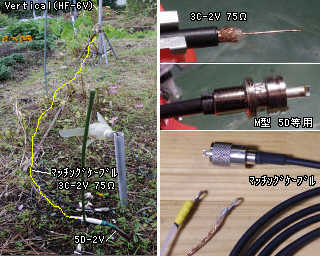

マッチングケーブル作成 |
 |
 |

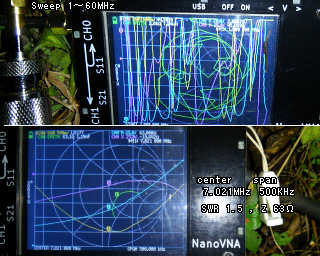

| NanoVNAで確認 |
キバナコスモス刈り取り |
【キバナコスモス】一面に綺麗に咲いて和んでいたが花が終わって来ると厄介なものになって来た(#^.^#)。
自然に任せしにした付けが回って来た。引っこ抜いて片付けるのは例年苦になるほどの事はなかったと
思うが引っこ抜くのは止めにしてエンジン刈払い機で刈った。楽だったが畑に戻すのが大変かな(#^.^#)。
2020/10/12-2020/10/18
|
(1) 全QSO数 |
(2) CW QSO数 |
(3) DX QSO数 |
(4) QRV BAND |
| 22 |
22 |
1 |
1.9/3.5/7/144
|
|
(2-1) DX QSO数 |
(2-2) 国内QSO数 |
(2-3) 和文QSO数 |
(2-4) QRP QSO数 |
| 1 |
21 |
3 |
5W:： 1 3Ｗ： 6 |
