スーパーラドアンテナ その後２
平板型スパーラドアンテナの記事の平板のサイズはＡ３だったのに間違ってＡ４（実寸は30ｃｍ×23ｃｍ）で
作成していたので平板のサイズをＡ３にして見ることにした。その方法は最初から作り直すのは面倒なので
１００円ショップで発砲スチロールで出来たＡ３サイズの板を見付けた。それに両面テープでアルミホイルを
くるりと全体を包む様に貼り付けてＡ３サイズのアルミホイルの平板とし、（30ｃｍ×23ｃｍ）の平板の上にポンと
乗せた。アナライザーで見ると１ＭＨｚ周波数が下がる。同調コイルを１７ターンから１ターン増やし１８ターン
Ｇ線を約２ｍ（丁度下に垂らした長さ）と余分は丸めて適宜その下に置くと7.020辺りでSWR=1.5 Z=75Ωくらいに。
同調コイルの上の線とアルミホイルの接触が安定する様に石をその場所に置き洗濯バサミで両平板を挟む。
それで、SWRとZはある程度安定しています。只、Ｇ線の扱いは微妙でアンテナの動作は問題ないのか？ですが
平板に落ちてくる電波とは適宜交信出来ているので良いのでしょうか？。Ｇ線の扱いが？なのでＧ線を接続しない
方法を試して見ることにしました。先ず、前に作ったシリンダータイプで試しているところです。自在ブッシュを
利用したスペース巻（４８回）の同調コイルのものはシリンダーの長さを３０ｃｍにするとSWR=1.7〜２＋、
Z=30〜40Ωでシビアです。部屋の中から２Ｗで交信出来ましたがどうもここだと言う調整ポイントが分かりません。
もう、ひとつのシリンダータイプは同調コイルにインターホンの配線材を巻いたもので３３回巻、シリンダー２５ｃｍの
状態で8.5MHz辺りでSWR=1.2以下、Z=50Ω前後で安定しています。こちらは同調コイルの巻き数を増やし
7MHz近くにもって行きシリンダーとリンクコイルを適宜調整すれば安定した良い所に合う様な気がしています。
リンクコイルはどちらも４ターンです。何れもキャパシタンスは浮遊容量頼りの為、調整で？に陥るのかと？？？。
新しく作るものは平板に１００円ショップで見付けたアルミのお皿（３０ｃｍφ）を使ってＧ線無しでやってみる予定です。
ＱＳＯの途中でスパーラドに変えたりして変化レポート等をもらたっりしています。聞こえましたら宜しくお願いします。

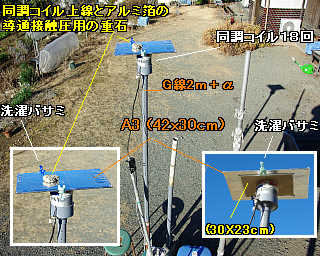

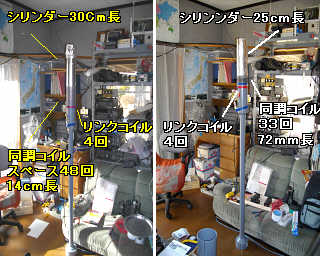

平板型	シリンダー型

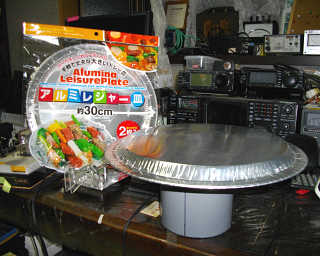

円板型（これから製作予定）	ＴＨ−７８

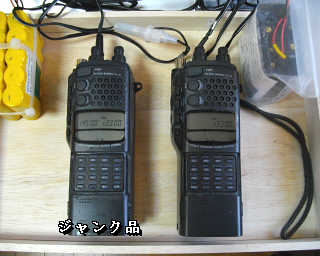

FT-817の電源用プラグを調達に無線屋さん行くとケンウッドTH-78 （平成４年）がジャンクとして
ケースに置かれていました。自分のTH-78は昨年からデュアル受信（144/430）が出来ない不具合が
発生しています（ＷＥＢで検索するとコンデンサ不良らしい？）。コンデンサ不良を見付ける為の
練習用に良いかと手にしてしまった。練習代金は２Ｋです。家に持ち帰りバラス前に電源だけでもと
電源を繋ぎスイッチを入れて見ると電源が入った。ダミーとSWR/パワー計を繋ぎ表示、パワー等
確認すると正常に動く様だ。動くものをわざわざ壊すこともないかとバラス練習もお預けとなりました。ＨＩ

[ HAM ]

2011.1.24-1.30

WKD/CFM

ロールコール参加
「2ｍCW RC」


　[etc]
上さんが風邪で少し寝込んだ。食事作りは子供に頼ることになった。自分は衣食共困るだけだった。ＨＩ

花粉症に対する体質改善にバナナを３本/日食べると良いとか。とりあえず一本/日食べ続けて見ることにする。
