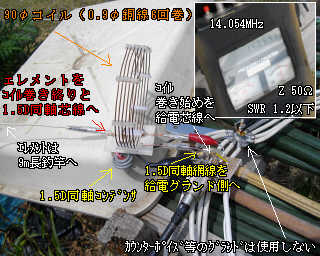

７MHｚ用1/4λフルサイズバーチカルアンテナのエレメント（９ｍ長釣竿に這わした１０長線材)を
そのまま利用して給電点にコイルと同軸コンデンサを取り付けノンラジアルバーチカルにする。
マッチング部は２年前に片端給電で作った残骸？がジャンク箱にあったので、それを再利用する
ことにする。コイルは@100の0.9φ銅線を６回巻いた空芯コイルです。コンデンサは1.5D同軸を
使ったものです。使う前にコイル作成支援プログラムを使って確認する。コイル支援プログラム
「CoilMaster-006.zip（http://www.din.or.jp/~shimaden/）」で、先ずコイルの寸法を物差しで
測ったエイヤ値で出て来たインダクタンスは5.476μH、次にそのソフトのツールの中のLC共振回路の
「キャパシタンスを求める」に、インダクタンス5.476μHと共振周波数14.05MHzを入れるとキャパシ
タンスは23pFとなった。1.5Dの同軸は長さは23cmくらいのものが付いている。残骸の体裁を少し良く？
して、そのままエレメントの元に付けてアンテナアナライザーでSWRの下がるところは13MHz台でかなり
低い。エレメントはそのまま利用なのでコイルかコンデンサをカットアンドトライする事になります。
さて、どっち？。コイルを中途半端には出来ないのでコンデンサと決まりました。1.5D同軸を5mm程度
切ってアナライザで確認すると周波数が上がったので同軸を切り詰めて行けば良い事が分かりました。
切り過ぎると足すのは面倒なので少しづつ慎重に切ってその都度アナライザで確認して6回目にやっと
目標周波数辺りでマッチングを取る事が出来ました。地中を通った約13m先のリグに繋ぐＭ型コネクタ

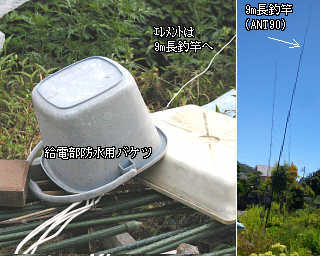

で確認すると問題なく使えそうです。当分これで使ってみます。給電部の雨等対策はポリバケツを被せ
て完了です。風等で飛ばないようにバケツの取っ手に重し用にレンガを乗せて置きました。これで9m釣竿
に這わした10m長エレメント1本で（10MHzは短く、7MHz、14MHzは斜めになりますが　HI）３バンドで
使える様になりました。各局QRPシグナルですが聞こえましたらよろしくお願いします。


14MHz1/2λノンラジアルバーチカル給電部	給電部防水対策

VCH式風アンテナ等でウォーキング移動	3回目の梅天日干し　マキノキの剪定

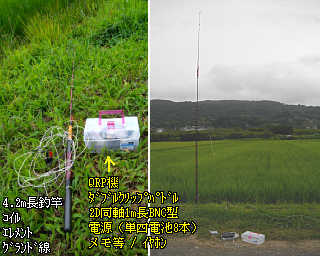

VCH式風アンテナ（4.2m長釣竿と21φコイル＋エレメント線材）を左手に持ち、QRP機、パドル、同軸、
単四電池８本、イヤホン、メモ等を入れた@100小物入れ（23cmWx12cmDx9cmH）を右手に持って
ウォーキング移動に行って来ました。運用は20分（about ２千歩）歩いた後の田んぼ畦道に丁度
杭が出ていたので、そこに釣竿を縛り付けアンテナ給電点から1m長同軸でリグに接続して灯を入れ
７MHzをワッチする。庭で試した時よりも良く聞こえる気がする HI。SWR等は？ですがパワー表示を
見る限りでは問題ない気がする？。こちらの電波が飛んで行きそうなシグナルにコールして5局に
相手してもらって１５分程度、もう少しQRVしたい気持ちを捨てて帰りのウォーキングに切替です。
帰路は少し遠回りして30分掛けて家に戻りました。ウォーキング歩数約5,000歩で一日の合計歩数
15,000歩はクリヤーとなりました。家から往復で5,000～6,000歩のウォーキング移動で田んぼ、山、
または、川の土手から１０分～15分のQRVですが信号が聞こえましたらお相手よろしくお願いします。

３回目の塩漬けした梅の天日干しが始まりました。これで１４０ｋｇ完了ですが赤紫蘇で全て漬け
終わるまでは当分台所に干した後の梅の山が鎮座しそう。HI

生垣の剪定が暑くて中々手に付けられないで居たのですがお盆前にはやっつけなければと
先ずは上と内側をやっつけ後、道路側も何とかセーフとなりました。

(1) 全QSO数	(2) CW QSO数	(3) DX QSO数	(4) QRV BAND
20	20	1	7/14/144
(2-1) DX QSO数	(2-2) 国内QSO数	(2-3) 和文QSO数	(2-4) QRP QSO数　5W/0.5W/0.2W/0.1W （以下）
1	19	1	19 /　0 / 0 / 0

ロールコール参加

「 A1 club OAM (8/11)」、「2m CW RC (8/12)」

「etc」
ギガ回線へ切替でハブをギガバイトに交換した。

PCノートを買い換えるなら次はi7の乗った適宜なハードのものをと探すとどうしてもOffice等の最新版も
入っているので、その分予算オーバーな価格になる。ゲーム仕様の廉価版はグラフィック関連に重きを
置いているので、その分他のハードはどうなんだろう？と心配になる。ブルーレイディスクもこれから
どうなるのか分からないのに付いてるとその分高くなる。自分にはブルーレイディスクは使う機会も
無いような気がする。DVDスパーマルチディスクで充分だ。等々でPCショップを２店歩いたが決まりそうに
ない。PCノートは決まらないのでタブレットを先行して様子を見るかと思ってタブレットについて店員に
いろいろ質問したり現物に触れてみたりするがこれにしようと思うところでもない。優柔不断が続く。HI

釣竿（VCH式風アンテナ：4.2m長釣竿と21φコイル＋エレメント線材）を左手に持ち、右手に@100小物入れ
（23cmWx12cmDx9cmH：QRP機、パドル、同軸、単四電池８本、イヤホン、メモ等）を持って田んぼ道を歩いて
いると釣りが出来る様な所は無いのですがウォーキングされているお二人から魚釣りですかと聞かれた（笑）。

25日（土）、26日（日）のハムフェアーは土曜日のみ行く。日曜は自治会防災訓練に参加要になった。
雨で自治会行事が中止になったら日曜も行こう。

14MHz用1/2λノンラジアルバーチカルアンテナ
