ロックマイト7MHｚCWトランシーバー（RM40)キット。このキットの作成は３台目でオーディオ・ピーク・フィルターを
飴缶内蔵へ．．。ja2dna局の記事APF実装（内蔵）回路の追試です。RM40キットの製作はja7fyf/1局頒布一式に
添付の製作マニュアル、注意書き等をしっかり読んで先ず全部品のチェックをする。部品表の上から順番に
拡大鏡を使って部品を取って部品の表示と数を部品表に照らし合わせ確認して導電スポンジに部品を挿して
後で取違える事の無いように揃えてチェック完了。内蔵用ＡＰＦのチップ部品は必要な数だけパッケージ（１個ずつ
テープの紙に収まっている）毎ハサミで取り、無くさないようにセロテープでパッケージに入ったままを紙に留め置い

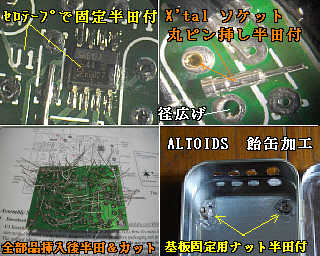

てあるもの（220Kx1、100Kx1、10Kx2、470ｘ１、0.02μｘ2の７個）を確認する。基板組立開始前にケース（ALTOIDS
飴缶）にBNCメス、1Mボリューム、押し釦スイッチ、KEYジャック、AFジャック、DCジャックを取り付ける穴をドリル、
リーマー等を使って開け適宜に加工して置く。基板留め穴に合わせて留め用ナットをケースに半田付けして置く。
DIP IC(SA612)を半田付けの際動かないようにセロテープで基板IC位置に留めてからICの足を半田付けする。
X'talを交換出来るように基板にソケット（ＩＣソケットの丸ピンを使う）丸ピンを埋め込む形で半田付け出来るように
穴をドリル（１φ→３φ）で大きく（by ja1wdn)し４穴に丸ピンを半田付けする。さて、部品の半田付けですが部品挿し
の間違いが起きても半田付け前に直ぐやり直せるように実体組み込み図と部品表にチェックを入れながら基板に
殆どの部品を差込みリードを適宜折って留めて置いた後に端から適宜にリード一本毎を半田付けしてはカットするを
繰り返す方法で部品の半田付け完了する。BNCメス、1Mボリューム、AFジャック、DCジャック等を仮半田で取り付け

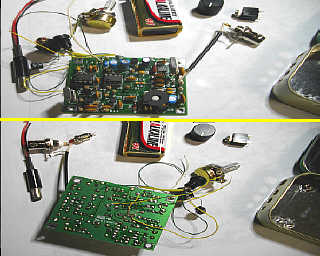

て動作テスト確認する。ＡＰＦ配線前の状態では受信送信ＫＥＹ等のＯＫが確認出来、やっとＡＰＦの組立に入れる。

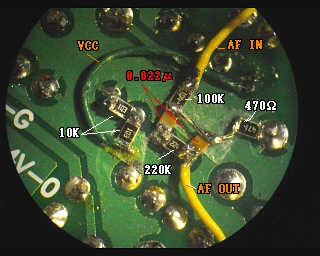

チップ部品を紙のパッケージ？から取り出すとほんと何処に行ったかと無くしそうなことが度々発生、１個づつ取り出
しては、その都度半田付けし固定する。半田付けしたつもりが半田鏝にくっ付い来て取れたりするので両面テープを
基板に貼り付け更に適宜押さえて半田付けした。ピンセット等の先端では太過ぎて用をなさなかったりしたが格闘の末
双眼実体顕微鏡（ｘ8にセット）のお陰で何とか半田付けを完了した（笑）。ワクワクしながら裸のＲＭ40にアンテナ、ＡＦ
アンプ、電源（006Ｐ）を繋いで見るが信号がＣＷが聞こえて来ない？。ＦＴ-107で7.013辺りをワッチして見るとどうも
その辺りではＱＲＶしている局がいないのとＡＰＦで受信帯域が狭くなっているからだ。ピーピーガーガー沢山聞こえて
来ないのは寂しい気もする．．．（笑）。さて、ＦＴ-107のパワーを最小に絞って（1mW程度）7.013辺りで送信しながら
ダイヤルを回して受信音を聞いてみるとオーディオ・ピーク・フィルターがちゃんと？働いているようだ。ニコニコです。ＨＩ
最後加工が終わっている飴缶（ALTOIDS）ケースに組込みます。組立に当たり各局の書き込み参考にしました。ＴＵ。
