ＦＢ－８０１＃４３フェライトビーズでアンテナバランを作って見た。一ヶ月前にノイズブリッジを作って見るか？と
部品を調達した。ネットで検索した回路にはフェライトビーズ(FB-801-43)が２個使ってあったので３個注文した。
届いたのは３０個でした。あれ、注文サイトを良く見ると販売単位は１０個でした（(笑）で済む程度で良かった HI）。が、
ノイズブリッジを作るよりも何故か他に何に使う？になってしまった？。で、アンテナバランを作って見る事になる？。
ネットを検索するとJAIAの情報コーナーに「楽しい移動運用　アンテナ大研究」（ハムフェア２００５）と言うのが出て
来て、そこにバランの回路図が載っていた。他にも検索して見るがフェライトコアはFT-114あたりが適当見たい？。

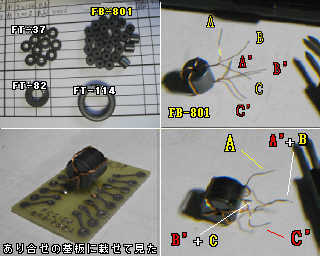

FB-801がバランになるの？。線材０．２mm UEW３本で４回くらい巻けるかなあと適宜長さの線材３本を取り３本を
併せた端を電ドルに挟んで一番遅い回転で線材３本を拠る。拠った線材をフェライトコアFB-801の穴に４回通す。
通した端の線材を１本ずつに戻して先端を半田メッキする。導通のある端をA-A'、B-B'、C-C'と分かるようにして
置いてA'とB、B'とCを繋いで半田付けする。AとB'CをTX側、A'BとC'をANT側に繋ぐことが出来る様にバランを

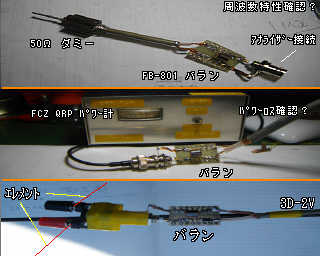

ありあわせの基板に取り合えず半田付けする。そのバラン基板に５０ΩダミーとBNCメスを取り付けたアンテナ
アナライザー（初代MFJ-249)のSWRは21MHｚくらいまでは１．１以下。使えるかな？。FCZ QRP パワー計に
（パワー計のSWRは60MHｚくらいまで１．１以下）繋いでバランを入れた時と入れていない時で変化あるか見る。
パワーのダウンは無いようだ？。２Wのパワーを入れる前と数分続けた後にバランが温まることはないか

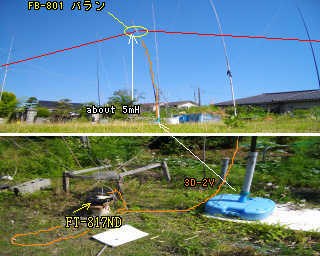

バランを触って見たが変化無しと思われる？。使える？大丈夫かな？。5.4ｍ長x1、3.8ｍ長x2の釣竿を使って
7MHｚの簡易ダイポールを作って見た（エレメントはインターホン屋内配線用被覆線about 10mx2）。エレメントは
BNCオス⇔ターミナル変換コネクタを使って繋げ両端を少し調整して7.010　SWR1.7 まあ、良いか？にする。
FT-817NDを０．５Wにセットして８局（1,2,3,7,8,0）と交信。田舎のクラス会幹事からのTELが入って終わりにする。

仕上げにコイル線材が０．２mmと細いのでホットボンド、樹脂等でコア線材を固定し適宜ケースに収めて断線など
壊れにくいように養生が必要です。さらに、巻き数を何とか５回巻いたものとか逆に３回のものとかも試して見るetc。
このバランが効いているのかとの比較も必要かも？（笑）。その前にQRPでの運用にはバランは考えなくてもいい？。
（バランコイル結線前のコイルのインダクタンスを測定していなかったのですがコイルのインピーダンス（XL）は線路の
インピーダンス Z の５倍以上要とか？。結線の状態で測定すると８０μHくらい。どうなんでしょう？。分からん人。HI.）

FB-801バランを使った釣竿DPからのQRP CW信号が聞こえましたら各局レポートよろしくお願いします。


ＦＢ－８０１＃４３アンテナバラン	使えるのか？

5.4m長の釣竿等でダイポールを仮設	チャーハン初料理

仕事から帰ってくると台所テーブルに乗っていたのはチャーハンのレシピメモだった。
メモを見ながらですが、自分で作った昼食チャーハンの味は、まあまあ美味かった。HI

2014.6.23-6.29

(1) 全QSO数	(2) CW QSO数	(3) DX QSO数	(4) QRV BAND
13	13	0	7/144
(2-1) DX QSO数	(2-2) 国内QSO数	(2-3) 和文QSO数	(2-4) QRP QSO数　5W/2.5W/1W/0.5W （以下）
0	13	0	0 /　0 / 1 / 10

ロールコール参加

[A1 OAM (6/28) 7MHz 100W Vertical(HF-6V) ]、[2m CW RC (6/29) 50W 5elex1]
