AH-4 汎用コントローラ
AH-4　(ICOMアンテナチューナー）用、汎用コントローラをやっと作りました。
AH-４の購入前から汎用で動作させること可能か、回路はどんなもので良いか等事前に調べて置いたのですが、やっと作製出来ました　HI。

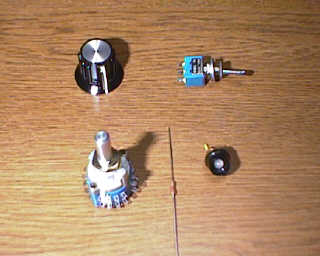

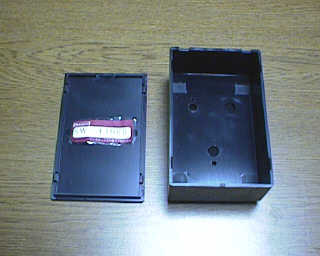

部品	ケース

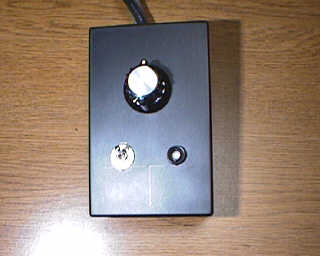

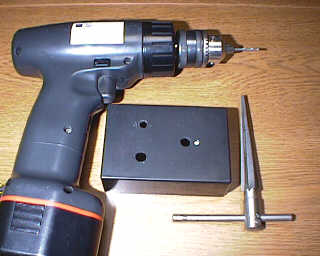

穴あけ工具	完成

　ロータリースイッチはIC-706と他のリグでコントロールを変える為です。
　（IC-706では、リグのボタンをそのまま使う）
　ケースはTAKACHIのSW-T100Bです。
　ケースの穴あけはドリルとリーマで......。
　トグルスイッチは跳ね返り（押しボタンが見つからなかった為）で、チューナースタート用です。
　（結線はチューナーSTARTと端子とGNDの間）
　LEDはチューニング完了お知らせ用です。
　（結線は12V電源とチューナーKEY端子の間）
　
　これだけの事ですが、始めから部品を集めるとすると秋葉行きが必要？　HI。
